一、項目需求

1.希望采用二維碼對物料進行管理，與Oracl ERP系統進行對接。

2.供應商管理，提供外部頁面，讓供應商可按采購單信息打印標簽，也可讓供應商自行查詢采購單接收情況。

3.采購入庫，根據供應商的送貨單進行收貨掃描，并做好防呆處理。

4.QC檢驗，打印QC檢驗條碼。

5.庫存管理，涉及到移庫、發料、盤點動作。

6.車間訂單，涉及到物料下發、車間訂單接收動作。

7.條碼數據手持終端的功能權限管理。

8.掃描數據可進行離線保存，在網絡良好的情況下統一上傳到ERP系統。

二、項目應用條件

1.Oracl ERP與PDA數據對接接口。

2.倉庫、生產車間的無線網絡部署且網絡狀態良好

3.程序主要操作人員需配備一臺或多臺條碼數據采集器。

三、系統結構描述

3.1、系統結構圖示意圖：

3.2、硬件系統

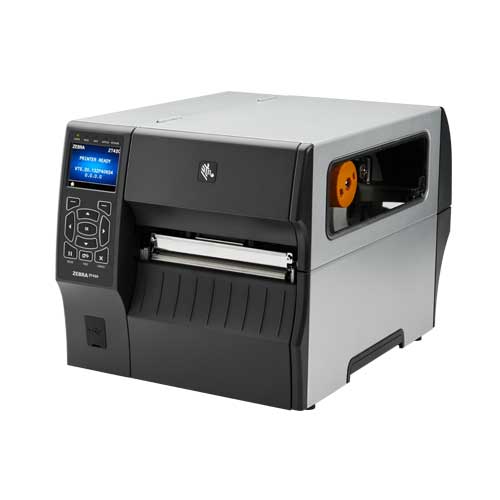

本系統硬件部分涉及條形碼打印機、條碼手持終端；條碼打印機Zebra斑馬 ZT400（現場打印標簽）

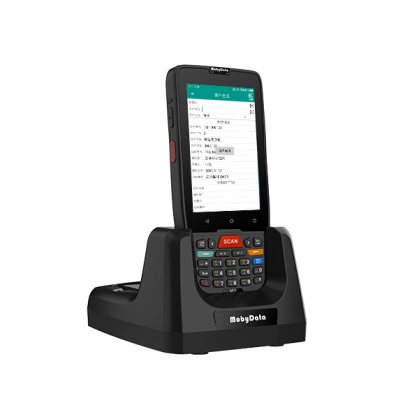

條碼數據采集器，Mobydata M71 (一維二維現場數據采集)

四、系統規劃流程圖

4.1 供應商管理

a.供應商登錄標簽打印網站。

b.根據采購訂單打印物料標簽。

c.錄入數量、規格型號等輔助信息。

d.錄入打印份數，選擇打印機進行標簽打印。

e.供應商可按指定的模板格式上傳或人工錄入預先發貨清單。

f.供應商可自行指定錄入采購訂單送貨計劃。

g.供應商可自行查詢送貨計劃或采購訂單的接收情況。

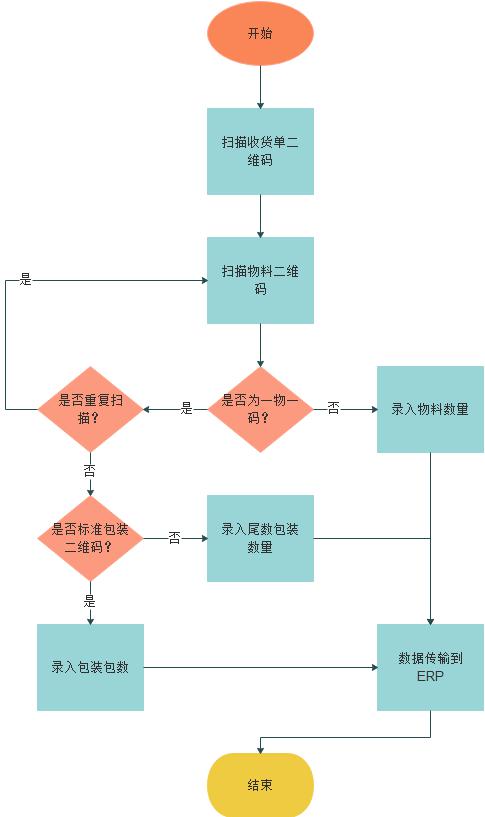

4.2 采購入庫

a.掃描收貨單上的二維碼，獲取收貨信息。

b.掃描包裝二維碼。

c.檢測到包裝二維碼為一物一碼，則先檢查是否重復掃描。接著再檢測是否為標準包裝，如是，則要求操作員錄入包裝包數，否則，要求操作員錄入尾數包裝每包數量。

d.檢測到包裝二維碼為一類一碼，則要求操作員錄入物料數量。

e.收貨完成后，數據上傳到ERP。

4.3 QC檢測

a.掃描包裝二維碼。

b.錄入QC數量，并自動將數據傳輸到打印機打印QC標簽。

c.掃描記錄傳輸到Oracl ERP上。

4.3發料

a.掃描發料單上的二維碼，獲取發料數據。

b.根據發料明細，掃描物料二維碼。

c.判斷是否為一物一碼，如不是，則需錄入發料數量。

d.掃描記錄上傳到ERP。

4.4 車間管理

一、物料下發

a.操作員掃描訂單物料二維碼。

b.錄入發料數量。

c.掃描記錄上傳到Oracl ERP。

二、工序報工

a.操作員掃描工序二維碼。

b.錄入報工數量。

c.掃描記錄上傳到Oracl ERP。

三、產品入庫

a.操作員掃描訂單二維碼。

b.錄入接收數量。

c.掃描記錄上傳到Oracl ERP。

4.5 庫存管理

一、倉庫內部移庫

a.掃描移出庫位。

b.掃描移入庫位

c.掃描包裝二維碼，錄入移出數量/包數。

d.掃描記錄傳到ERP。

二、倉庫間交接

a.操作員掃描移出庫位。

b.掃描物料二維碼，錄入移出數量。

c.操作員將物料存放到在途庫位，并提交當前掃描記錄。

d.移入倉庫操作員掃描移入庫位。

e.掃描物料二維碼。

f.數據上傳到ERP。

三、庫存查詢

操作員可通過物料編號、物料描述、倉庫、庫位等信息進行庫存查詢
